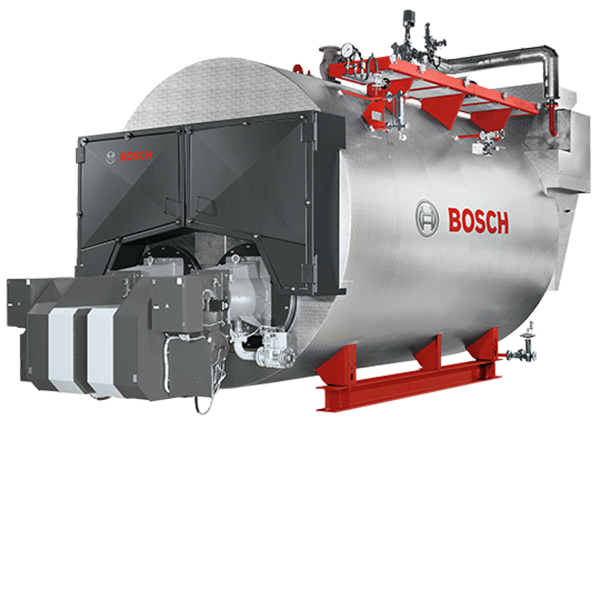

ZFR-H 超低氮双炉胆高压热水锅炉
UNIMAT UT-HZ系列热水锅炉，为双炉胆火管锅炉。其为生产更为高压、高温热水而专业设计。这是自1952年公司三回程专利技术诞生以来的经典应用。
概述
UNIMAT UT-HZ系列热水锅炉，为双炉胆火管锅炉。其为生产更为高压、高温热水而专业设计。这是自1952年公司三回程专利技术诞生以来的经典应用。炉胆尺寸、烟管束和水区域的必容量达到热力学优秀考虑，确保快速的热传导和适当的热水容量。
UNIMAT UT-HZ系列双胆锅炉的输出功率范围为13,000 - 38,000kW。可达到30bar 的高压需求和240℃的高温标准下的巨大的输出功率，确保每一位用户的需求均能满足。
性能及优点
效果： 低的辐射损失；空间要求低，运行重量小，利于锅炉安装和顶楼布置；适用于大部分燃烧机，包括低NOx燃烧机；功率灵敏调节，满足热负荷间歇波动；UT-HZ系列锅炉不带节能器，效率可达93%；UT-HZ系列锅炉采用节能技术，锅炉效率可提高到96%；较大的有效性与安全性；使用寿命长；稳定水循环和较高的热传导；较佳水容量和空间需求；环保和低NOx排放；易于操作和维护；运行稳定；单燃烧机运行和控制在数十年前已经得到德国的TUV检验认证；可利用单燃烧机操作，转换燃料可在运行过程中进行；双倍的调节范围可提高效率。
应用范围： 中、高温用水的加热生产；基本负荷、高负荷和备用供热站；适用于当地和分区供热；适用于公共事业单位供热 ，诸如游泳池、体育馆等；适用于供热公司；适用于商业、工业生产过程热需求，诸如温室、机场、工厂厂区等；适用于住宅区与住宅综合区的集中供热。
设计： 紧凑的三回程火管系统；实用型圆柱形设计，具有较佳耐压性；专用炉定内部升温的喷射装置改善循环系统，提高炉顶回水温度；完全旋转的锅炉前门易于检修和清洁；该典型系列产品能提供整套节能器，无论带或不带旁通均可使用无硫废气的热量；燃烧机接孔的预留设计，优质压花铝皮外保护层下覆优质矿物棉做炉体保温；基于双炉胆三回程火管锅炉设计；为适用于单炉胆燃烧，烟侧系统分离直到排烟接口会合；锅炉水循环导流板因特殊的设计尺寸，适用于无限制的单炉胆运行。
技术数据
| 锅炉型号 | 尺寸 | 烟气连接 | ||||||||
| L1 ② [mm] | L2 ① [mm] | L3 [mm] | L4 [mm] | B1 [mm] | H1 ③ [mm] | H2 ① [mm] | L11 [mm] | B3 [mm] | H3 [mm] | |
| UT-HZ 13000 | 8999 | 7160 | 5575 | 1075 | 3700 | 4907 | 4057 | 678 | 1500 | 2870 |
| UT-HZ 15000 | 9389 | 7550 | 5825 | 1215 | 3900 | 5127 | 4245 | 678 | 1500 | 3058 |
| UT-HZ 18200 | 10552 | 8570 | 6655 | 1355 | 4000 | 5417 | 4350 | 748 | 1500 | 3163 |
| UT-HZ 19500 | 10598 | 8670 | 6655 | 1355 | 4200 | 5607 | 4510 | 748 | 1800 | 3350 |
| UT-HZ 22750 | 10598 | 9090 | 7075 | 1355 | 4400 | 5792 | 4700 | 748 | 1900 | 3540 |
| UT-HZ 26000 | 10409 | 9340 | 7325 | 1355 | 4400 | 5792 | 4700 | 748 | 1900 | 3540 |
| UT-HZ 32500 | 10598 | 9780 | 7575 | 1495 | 4700 | 6407 | 5085 | 818 | 1900 | 3853 |
| UT-HZ 36000 | 10604 | 10530 | 8325 | 1495 | 4700 | 6407 | 5085 | 818 | 1900 | 3853 |
| UT-HZ 38000 | 11139 | 10530 | 8325 | 1495 | 4700 | 6187 | 5085 | 818 | 1900 | 3853 |
① 最小运输尺寸按100毫米的绝热厚度计算，不包含配件、泵支架和燃烧器在内（不包括电缆管道；包括电缆管道时向右侧加75毫米）。 ② L1的尺寸是标准轨距，取决于燃烧器的制作，类型和额定容量。 ③ H1的尺寸因阀门制造商的不同而略有差异。 | ||||||||||
由于技术改进原因，我们保留对相关参数进行更改修改的权利 | ||||||||||
| 锅炉型号 |
| UT-HZ 13000 |
| UT-HZ 15000 |
| UT-HZ 18200 |
| UT-HZ 19500 |
| UT-HZ 22750 |
| UT-HZ 26000 |
| UT-HZ 32500 |
| UT-HZ 36000 |
| UT-HZ 38000 |
 |
| 锅炉型号 | 底座 | |||||||
| L5 [mm] | L6 [mm] | L7 [mm] | L8 [mm] | L9 [mm] | L10 [mm] | B2 [mm] | 通用梁柱 IPB - HEB - DIN 1025 [mm] | |
| UT-HZ 13000 | 4325 | 3725 | 925 | 625 | 300 | 225 | 2470 | 260 |
| UT-HZ 15000 | 4575 | 3975 | 925 | 625 | 300 | 225 | 2600 | 280 |
| UT-HZ 18200 | 5225 | 4625 | 925 | 625 | 300 | 225 | 2700 | 300 |
| UT-HZ 19500 | 5375 | 4775 | 850 | 550 | 300 | 225 | 2800 | 300 |
| UT-HZ 22750 | 5500 | 4900 | 950 | 650 | 300 | 225 | 2900 | 300 |
| UT-HZ 26000 | 5500 | 4900 | 1120 | 820 | 300 | 225 | 2900 | 300 |
| UT-HZ 32500 | 5500 | 4900 | 1325 | 1025 | 300 | 425 | 3100 | 300 |
| UT-HZ 36000 | 6250 | 5650 | 1325 | 1025 | 300 | 425 | 3100 | 300 |
| UT-HZ 38000 | 6250 | 5650 | 1325 | 1025 | 300 | 425 | 3100 | 300 |
由于技术改进原因，我们保留对相关参数进行更改修改的权利 | ||||||||
| 锅炉型号 |
| UT-HZ 13000 |
| UT-HZ 15000 |
| UT-HZ 18200 |
| UT-HZ 19500 |
| UT-HZ 22750 |
| UT-HZ 26000 |
| UT-HZ 32500 |
| UT-HZ 36000 |
| UT-HZ 38000 |
|
